Celkové provedení

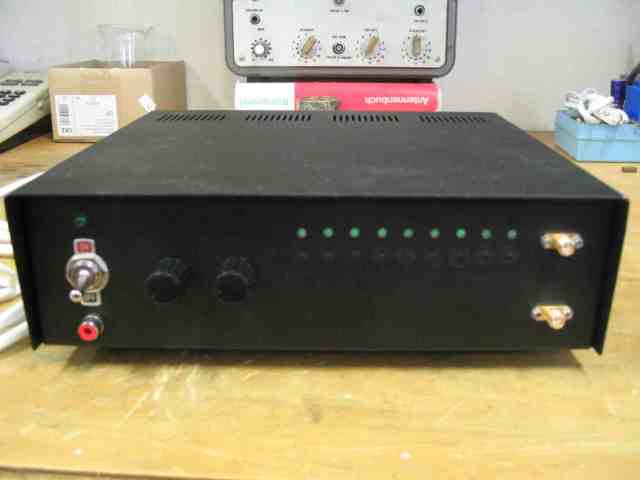

Čelní pohled

Z leva je síový vypinač, pod ním je výstup ss napětí z detektoru AD8310 (možnost připojit digitální V-metr), potom tlačítka přepínačů útlumových článků 2, 4, 8, 16, 10, 10, 20 a 20 dB z desky útlumů OUT a poslední tlačítko 20 dB z desky útlumů IN.

V pravo dole je výstup vf z DDS + zesilovače a nad ním je vstup vf, který jde přes spínatelný útlumový článek IN (20dB) do detektoru AD8310. Vzadu na panelu je síová pojistka, přívodní kabel 230 V a kabel pro připojení PC.

Na čelní panel jsou dále vyvedeny potenciometry pro nulování a zisk od modulu A/D převodníku.

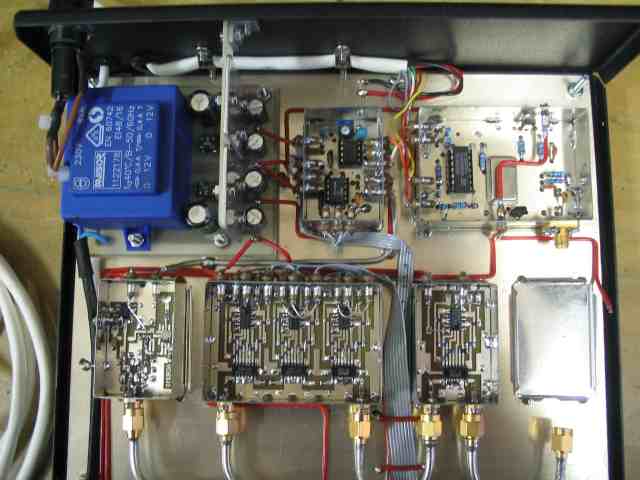

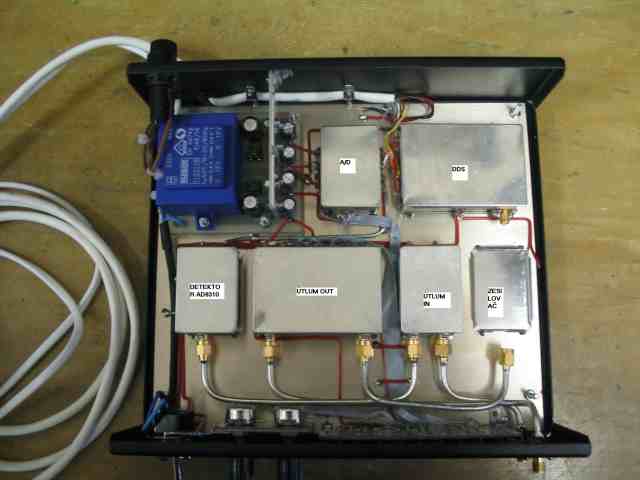

Pohled dovnitř
