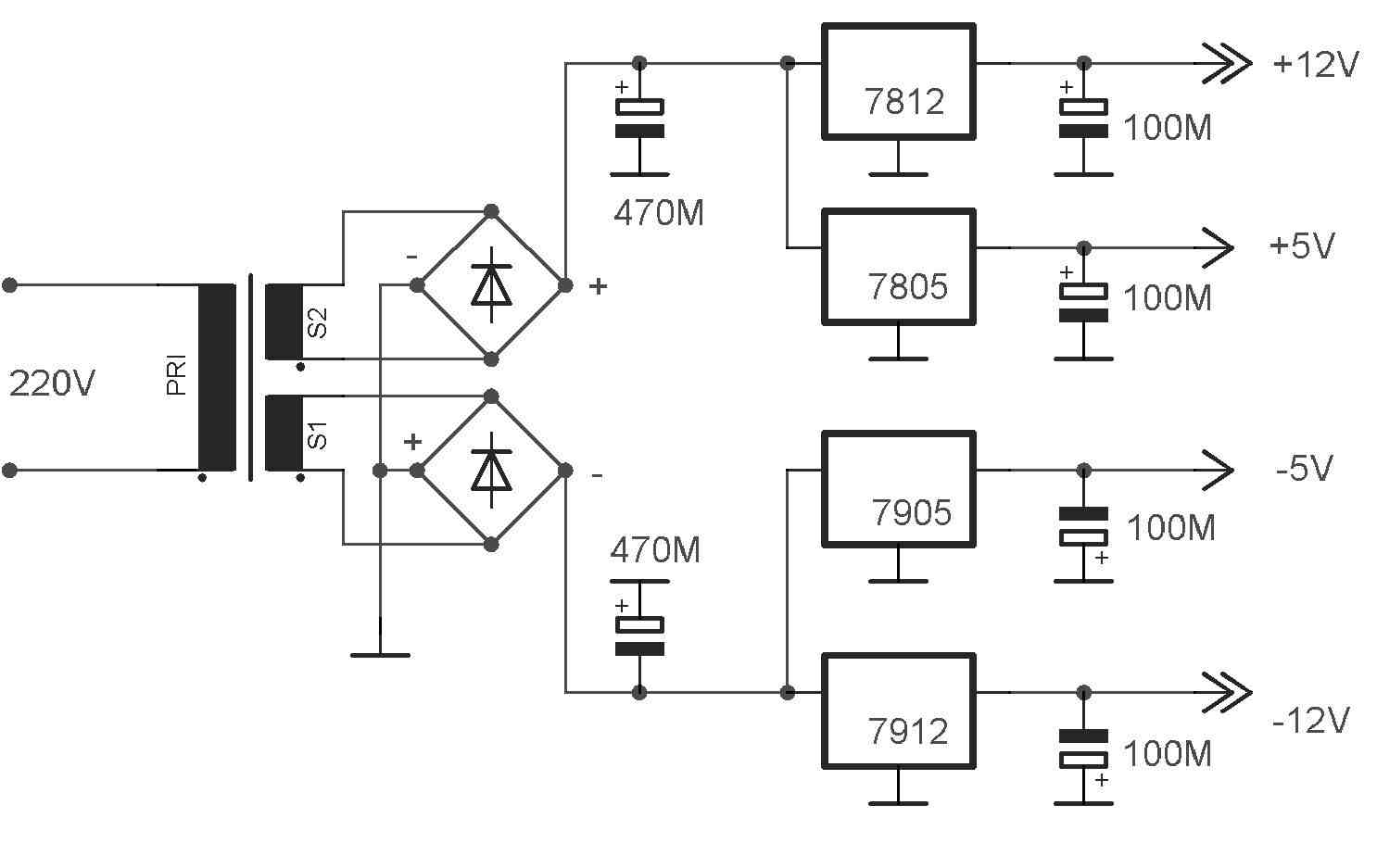

Zdroj wobbleru zajišťuje čtyři napájecí souměrná napětí. Transformátor GES typ : EI48/16 2 x 12V Usměrnění 2 x můstek 1A v provedení DIL. IO jsou přišroubovány na dva AL chladiče cca 30 x 30 mm. Schema zdroje:

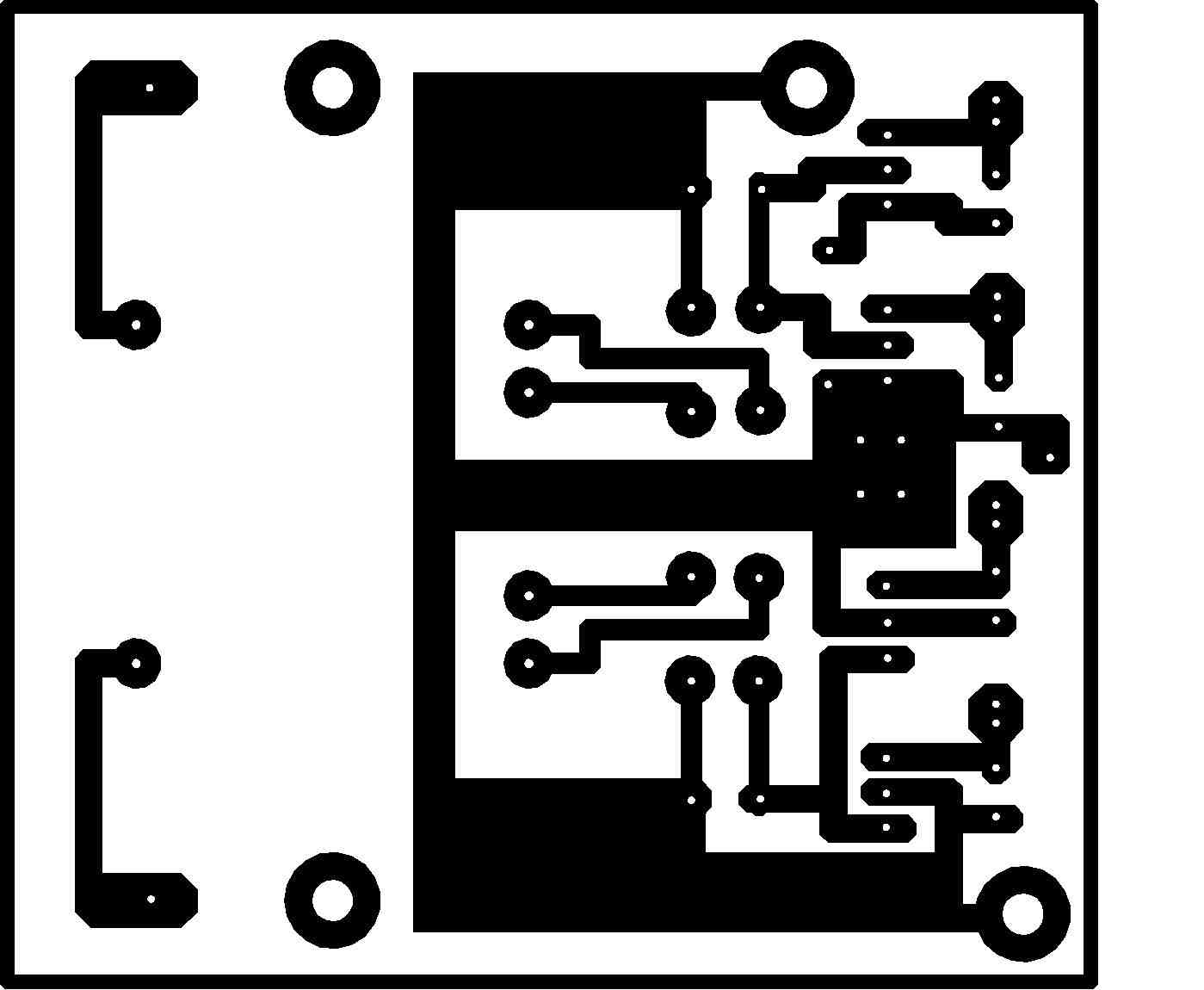

Kliše pro výrobu plošného spoje - rozměr

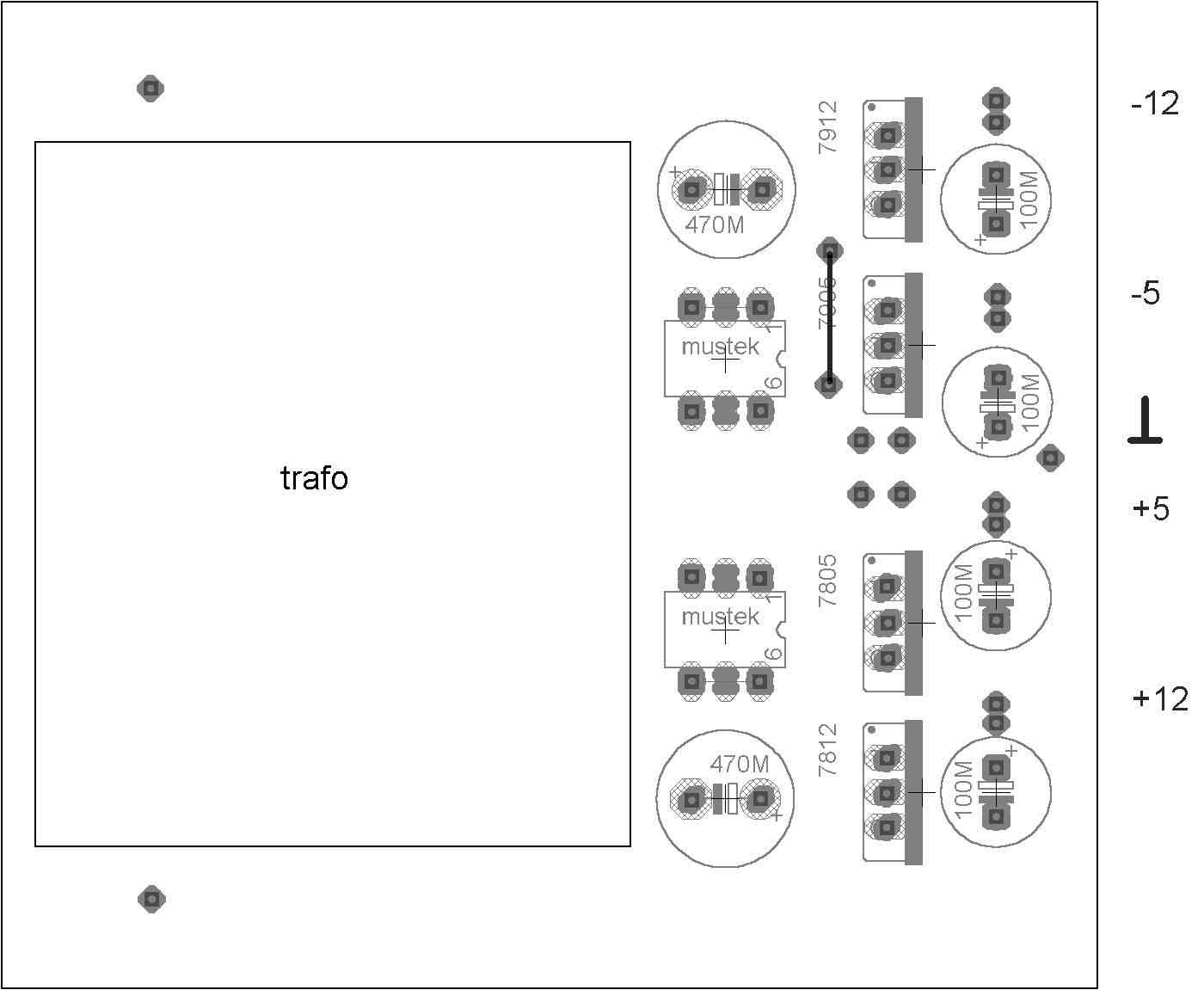

Je vhodné mezi vstup a výstup stabilizátorů zapájet proti zemi blokovací SMD kapacity cca 100n - ze strany spoje (nezakresleno ve schématu). Osazovací plán:

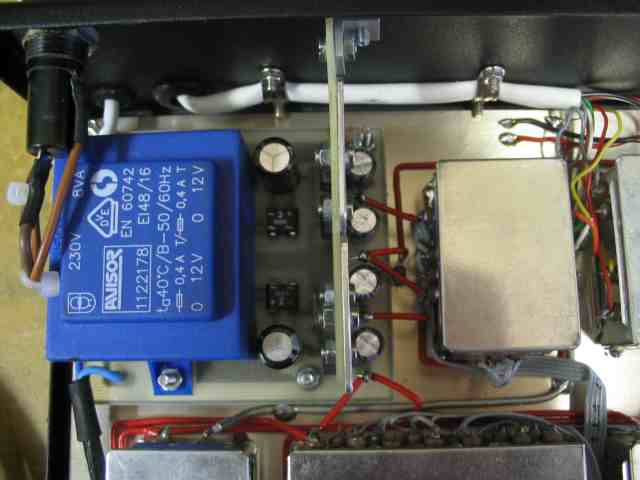

Fotografie:
|
