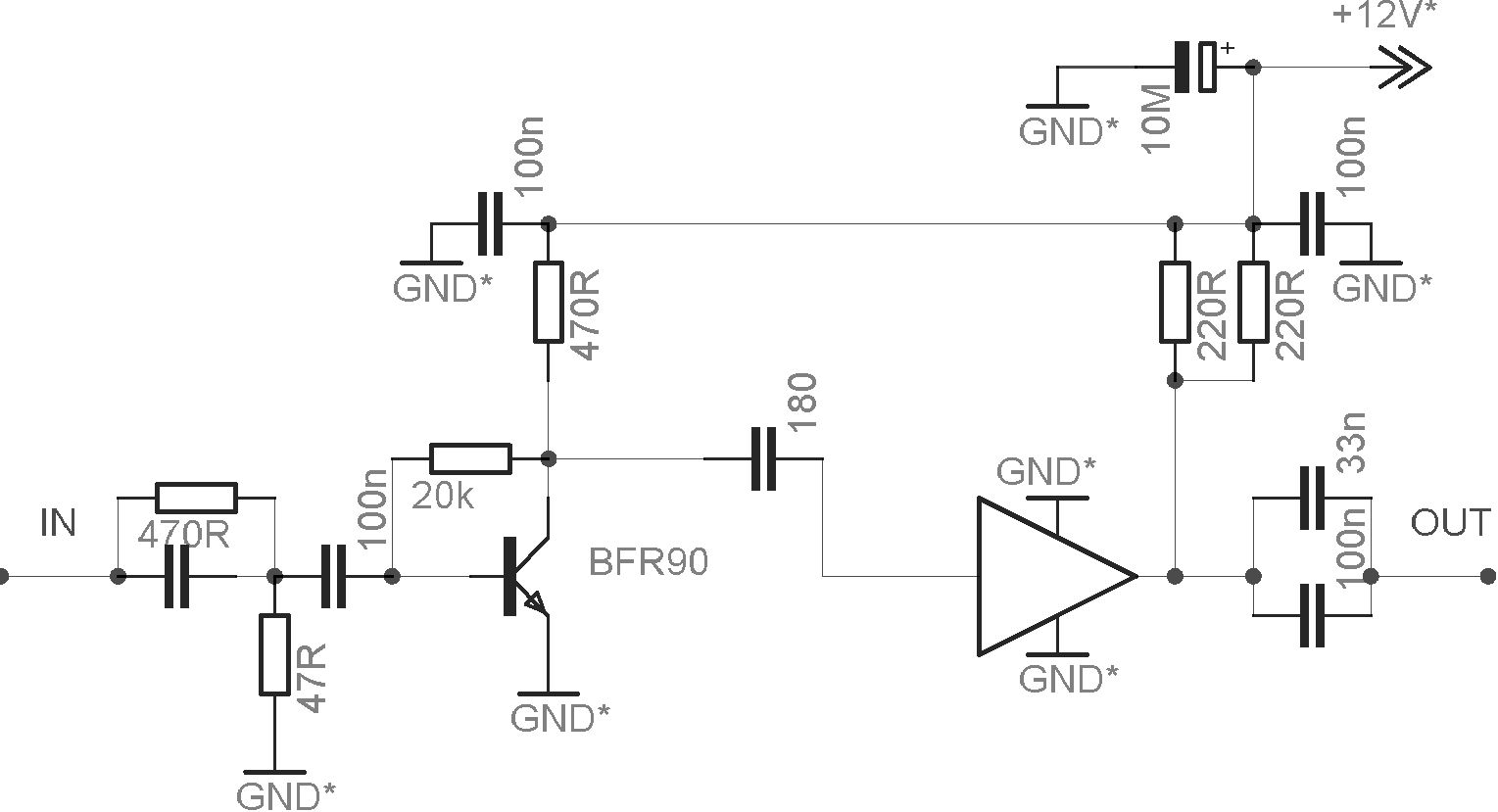

Výstupní zesilovač je realizován jako dvoustupňový BRF91(90) + MAW11. Na vstupu zesilovače je náklonový člen složený z odporu 470 ohm a kondenzátoru. Kondenzátor je nutno vybrat zkusmo tak, aby výstupní úroveň zesilovače byla pokud možno konstantní. Toto jsem dostavoval již v hotovém wobbleru při krajních hodnotách kmitočtu 1MHz a 80MHz. Schema zapojení:

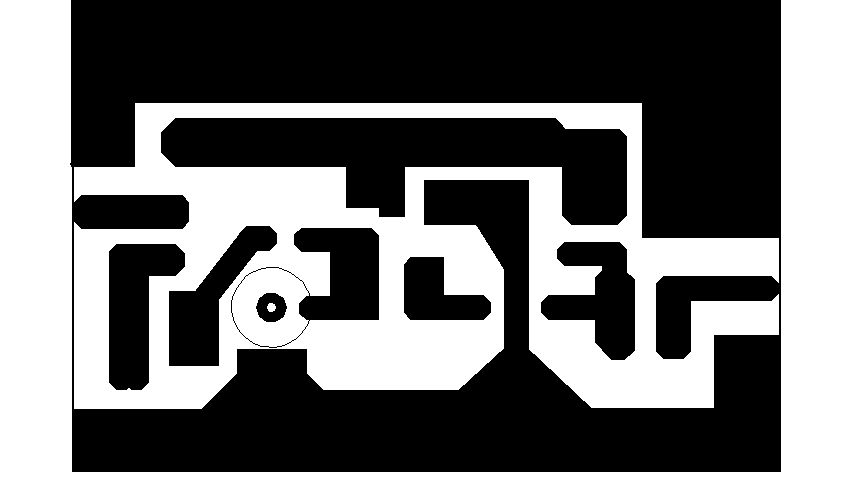

Klišé pro výrobu plošného spoje 30 x 45 mm, oboustranný FR4:

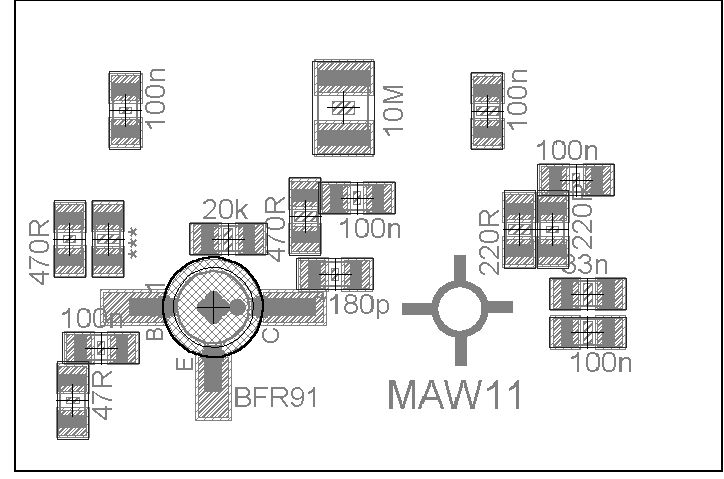

Osazovací plán:

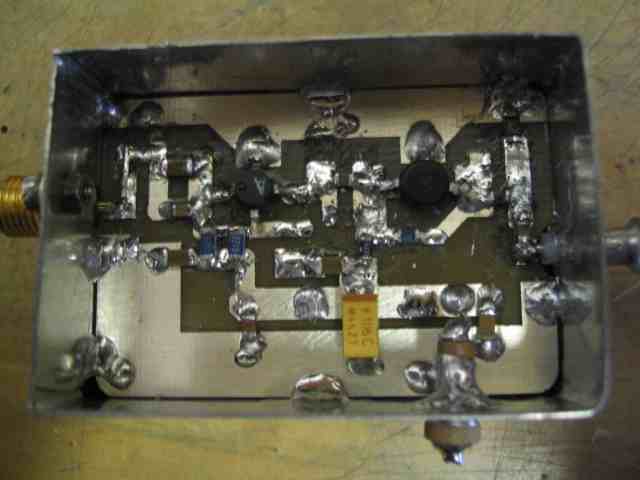

Fotografie je z doby odlaďování (trochu bastlení).
|
