Detektor s AD8310

Detektor je vestavěn do pocínované krabičky AH 100 (www.ges.cz) o rozměrech 30 x 45 x 22 mm. Je zde použit opět výrobek firmy Analog devices AD8310 (www.analog.com). Jedná se o logaritmický detektor s lineárním výstupem ss napětí v rozsahu 90 dB.

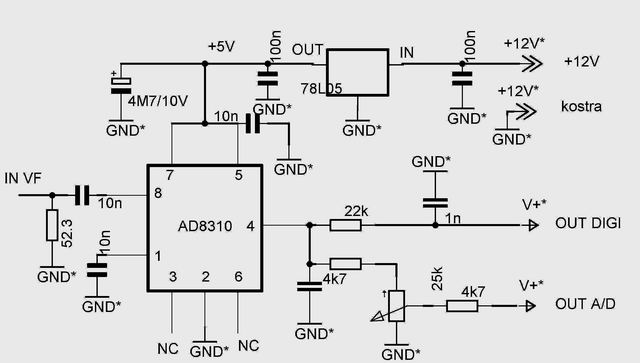

Zapojení jsem použil podle katalogového listu.

Jako VF vstupní konektor mám použit panelový SMA. Napájení +12V jako i výstupy OUT DIGI a OUT A/D jsou vyvedeny přes průchodkové kondenzátory 1n. Výstup OUT A/D je připojen na vstup AD převodníku místo původní detekční diody. Úroveň na výstupu se nastaví odporovým trimrem 25k.

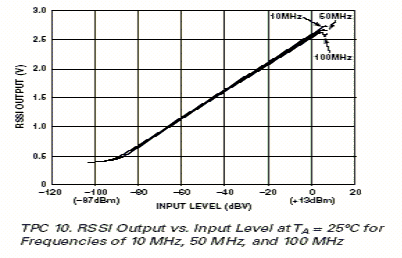

Výstup OUT DIGI mám vyveden na přední panel - konektor cinch, kde je možno připojit voltmetr s vysokým vstupním odporem (dnes již v podstatě jakýkoliv digitál) a je možno měřit vstupní výkon na detektoru v dBm a odečítat jej podle výše uvedené tabulky.

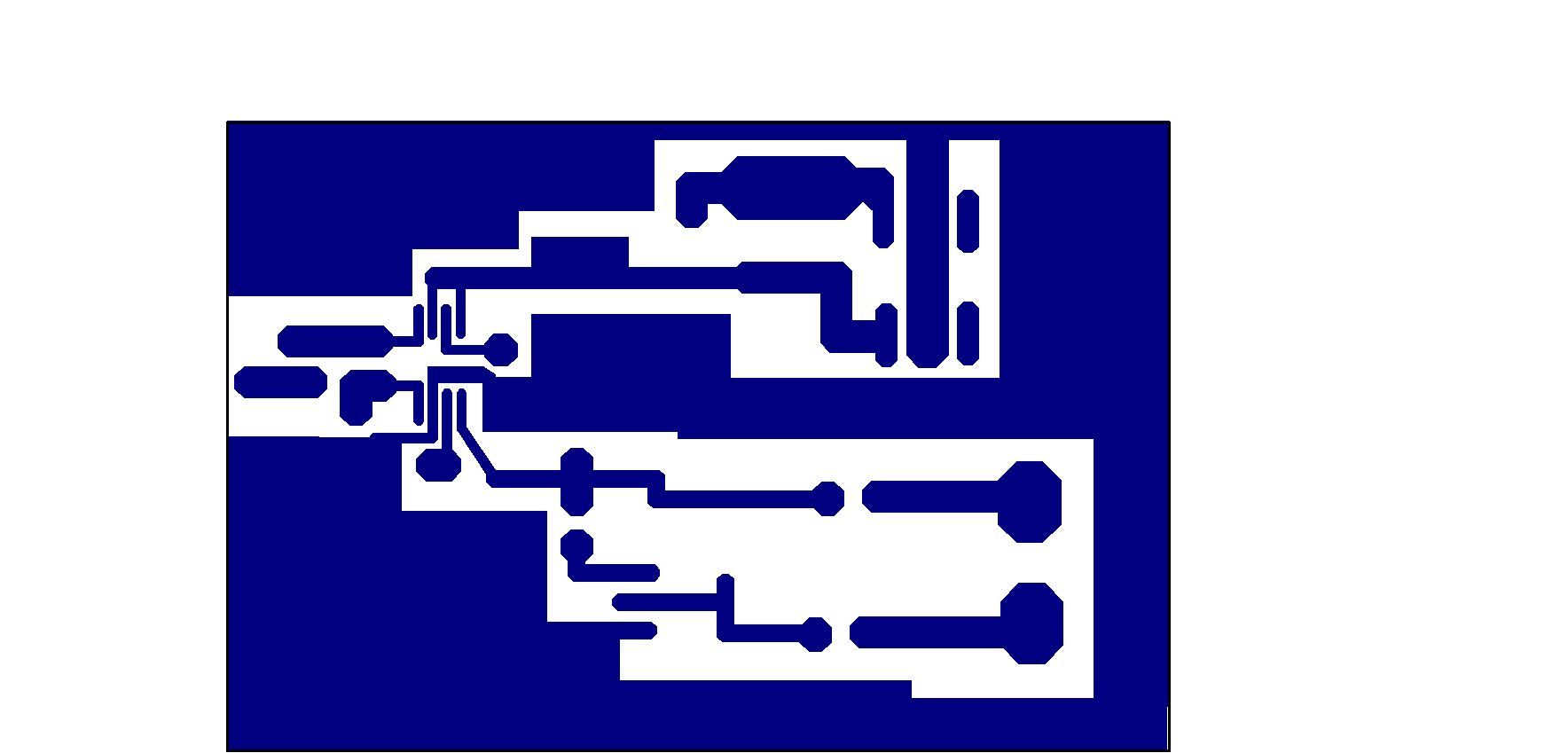

Plošný spoj je oboustraný FR4 tl 0.8 mm a je propojen drátovými spojkami v místě zemí (jak je ve vf technice obvyklé). Kliše pro výrobu plošného spoje je zde. Rozměr 45 x 30 mm.

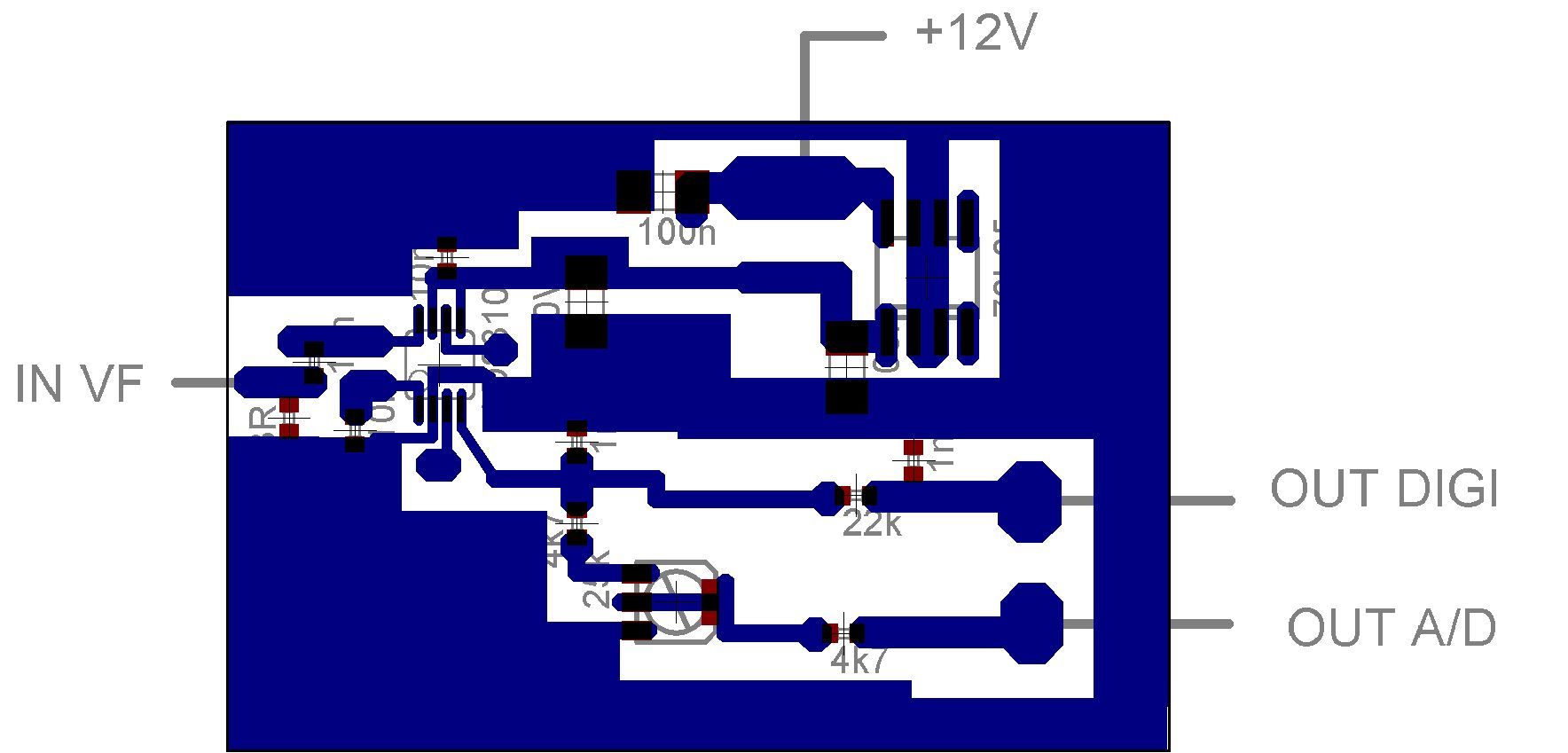

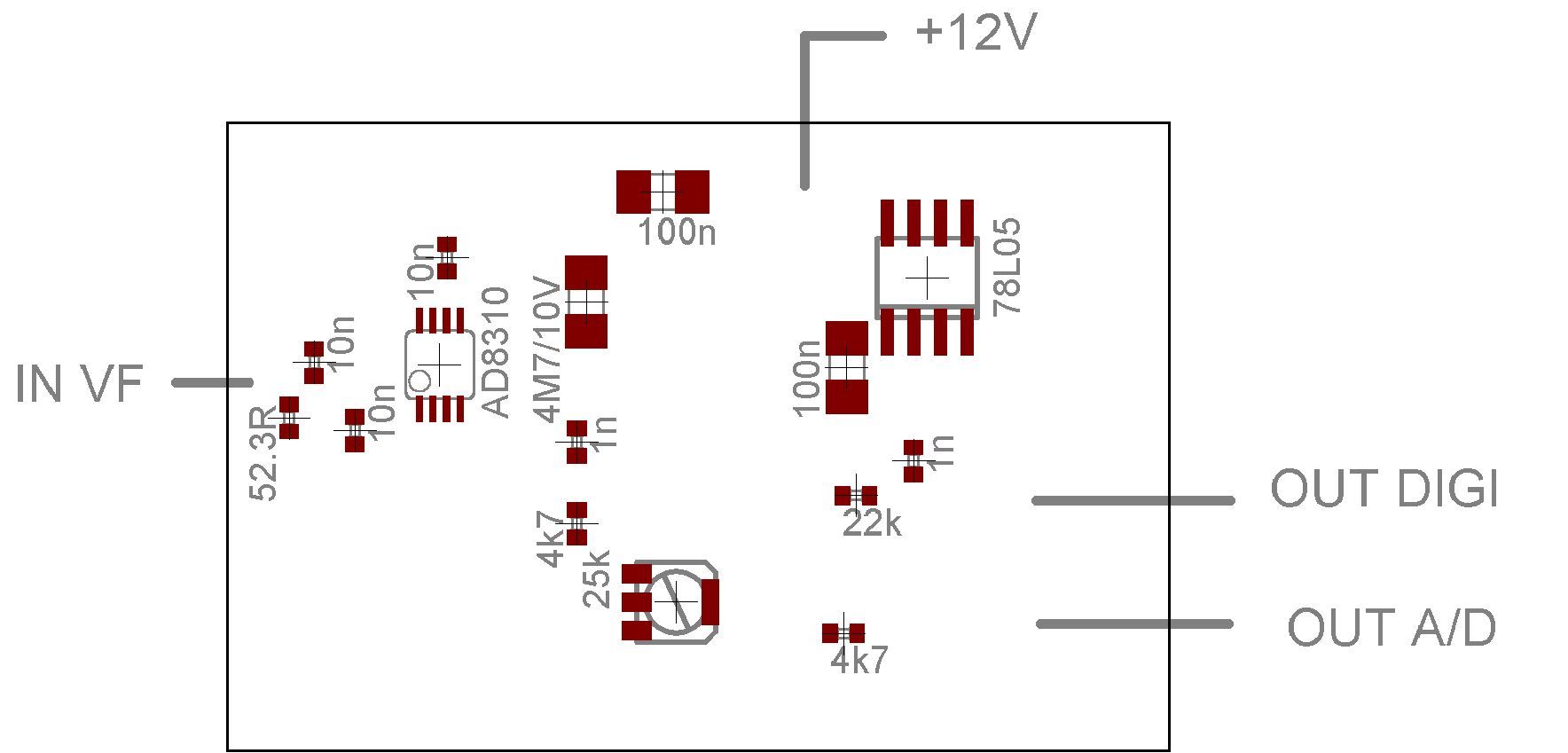

Osazovací plán na plošném spoji je zde.

Všechny součástky jsou v provedení SMD.

Po prokovení spoje v místě zemí zapájet pasivní součástky a stabilizátor 78L05 v provedení SO-8. Připojit na napájecí napětí +12V a zkontrolovat napětí +5V pro napájení AD8310.

Pak již připájet detektor (AD8310), zaletovat do krabičky, propojit vývody a můžeme měřit.

V původní dokumentaci A/D převodníku jsou nahraženy odpory 100k potenciometru nulování odpory s hodnotou 20k. Hodnota potenciometru 10k/N zůstává. Do serie s potenciometrem zisku jsem vřadil odpor 4k7.

Pro měření se používá lineární stupnice SW WOBBLER. Dynamický rozsah tohoto detektoru je s rezervou 90dB !

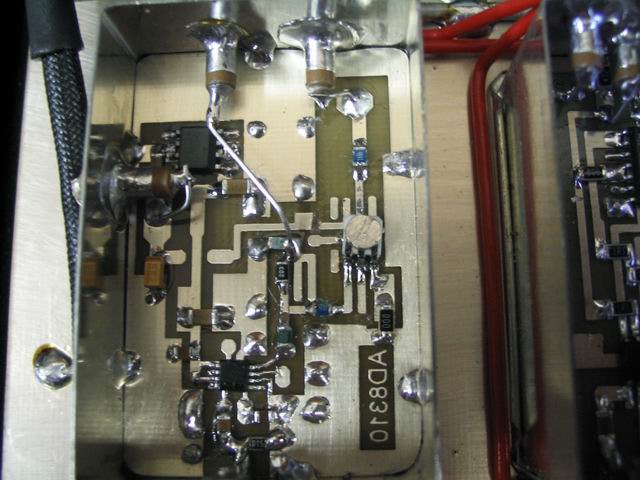

Pohled na detektor.
