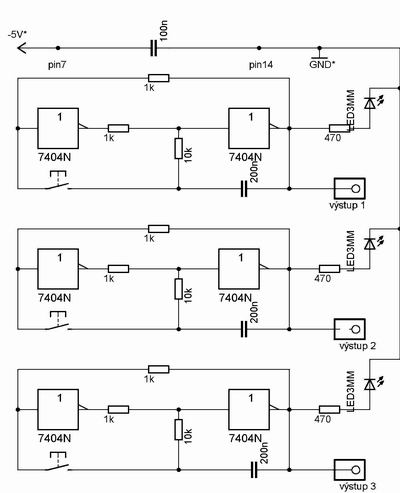

Ovládací obvody útlumových článků tvoří devět bistabilních obvodů postavených na IO 74HC04. Schema zapojení jednoho IO:

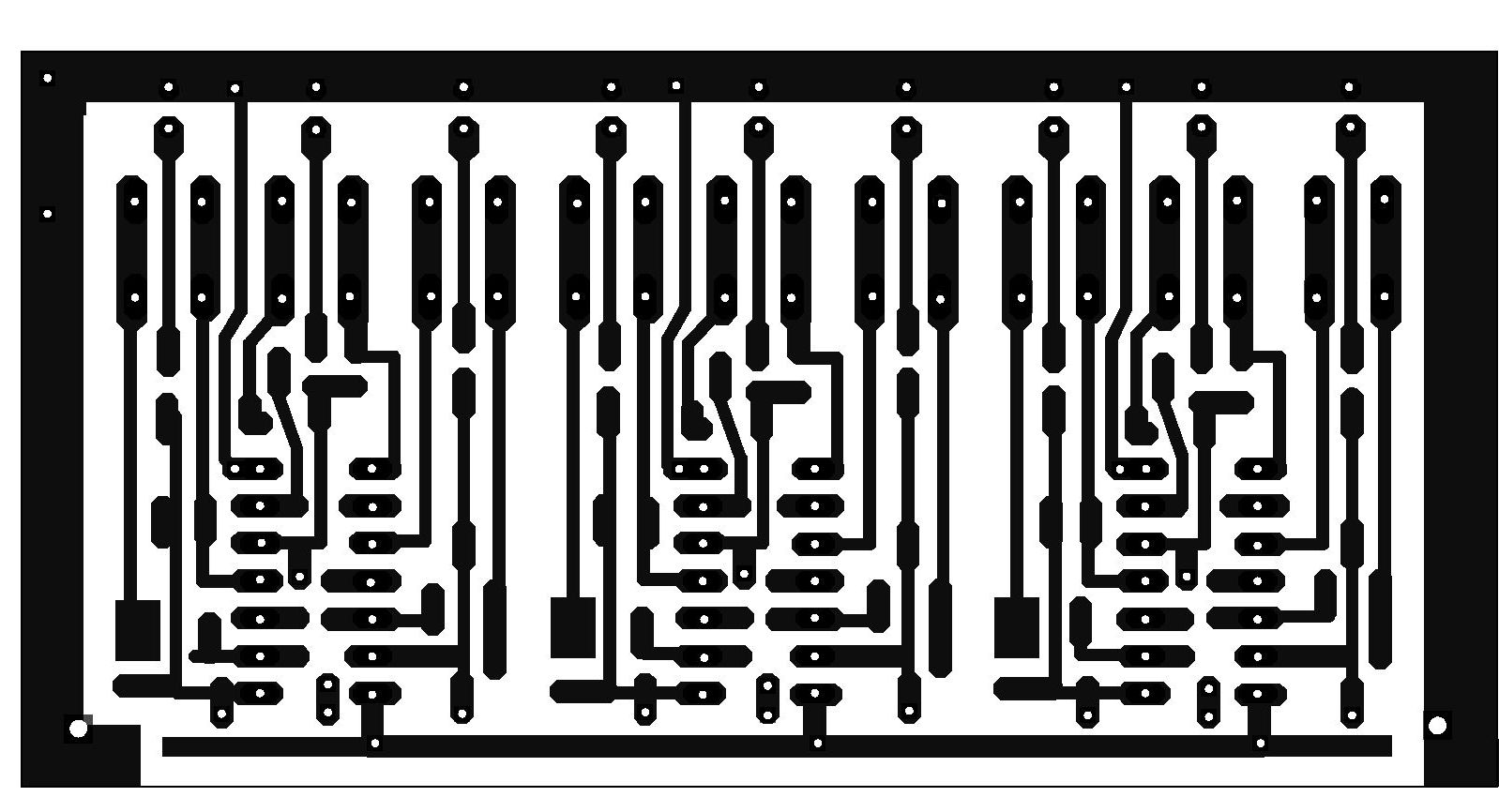

Výstupy 1,2,3 jdou do desky útlumu. Protože AT220 se ovládají záporným napětím, je v tomto případě vývod 14 IO ukostřen a vývod 7 IO připojen na -5V. Led signalizují zapnutí útlumu. Klišé pro výrobu plošného spoje je zde.

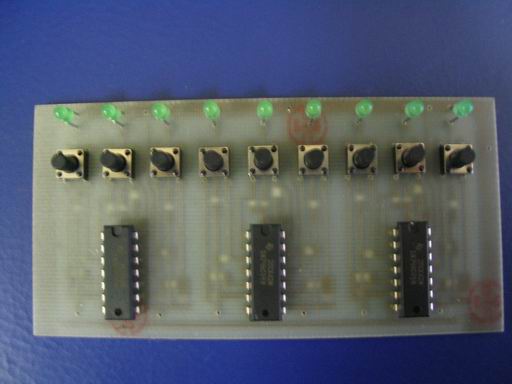

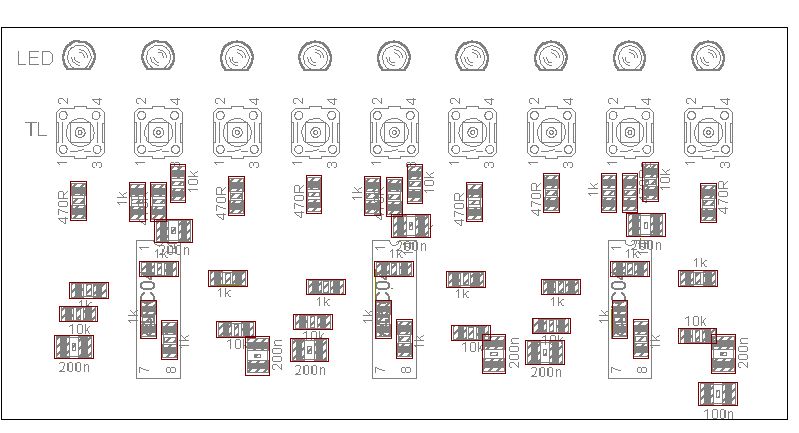

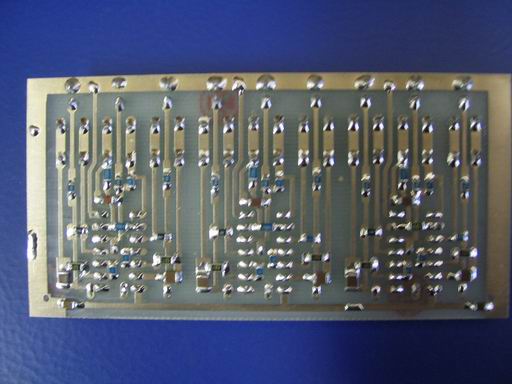

Rozměr je 100 x 50 mm. Toto je pohled ze strany spojů. Deska je osazena z této strany SMD odpory a kondenzátory, z druhé strany pak IO, tlačítka a LED.
Výstupy na ovládání AT220 jsou z vývodů 8, 12(nutno propojit drátovou klemou pod IO, před jeho zapájením), a 6. Pohled na atenuátor:
|
