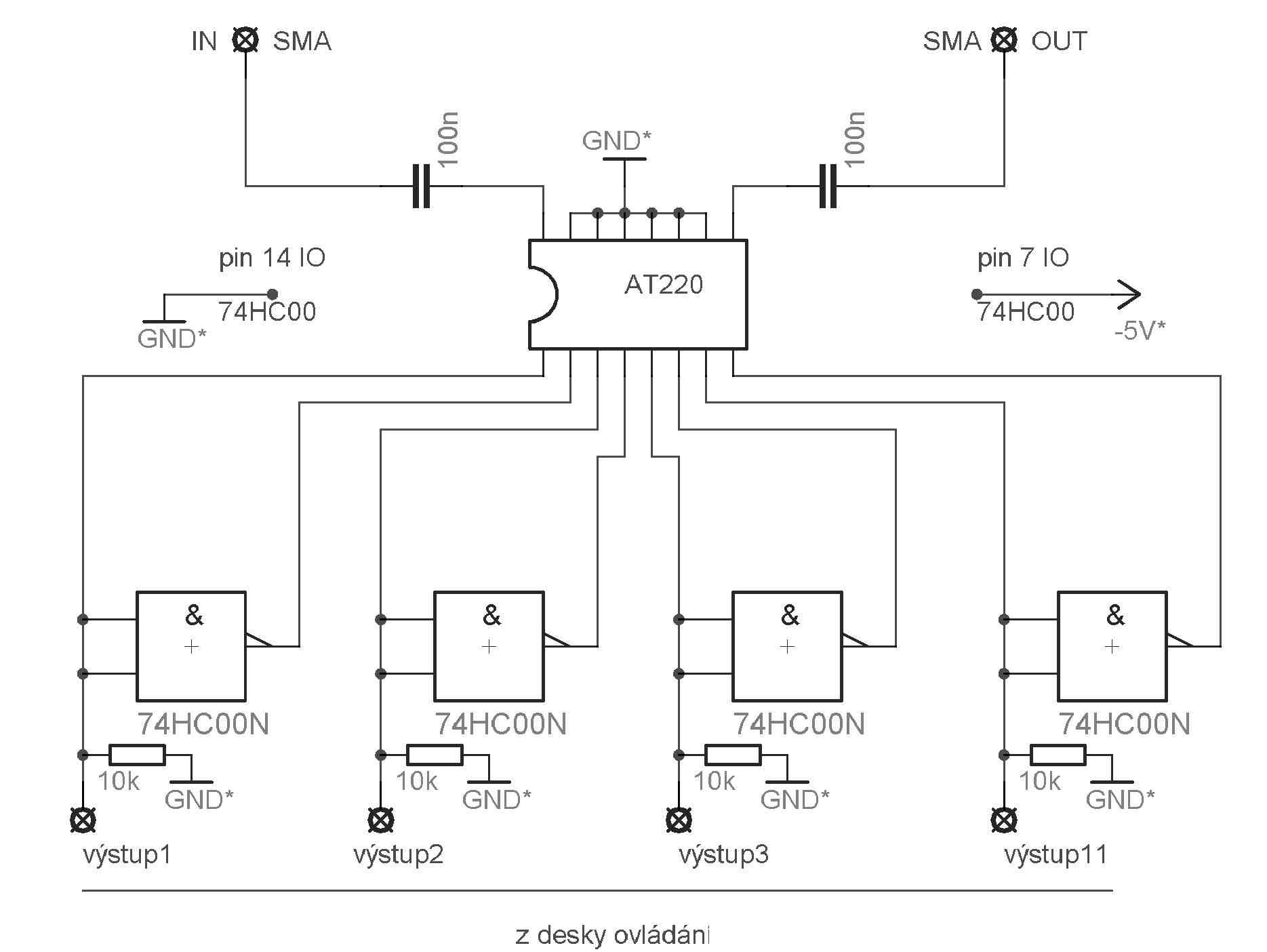

Vstupní útlumový člen je postaven na IO AT220 firmy MACOM. Jedná se o programovatelný útlumový IO v krocích po 2dB (viz katalogové údaje firmy MACOM) do 30dB. Tento útlumový člen je zapojen před detektorem AD8310. Zde jsou propojeny váhy 16 a 4 dB - 20dB útlumu. Schema zapojení:

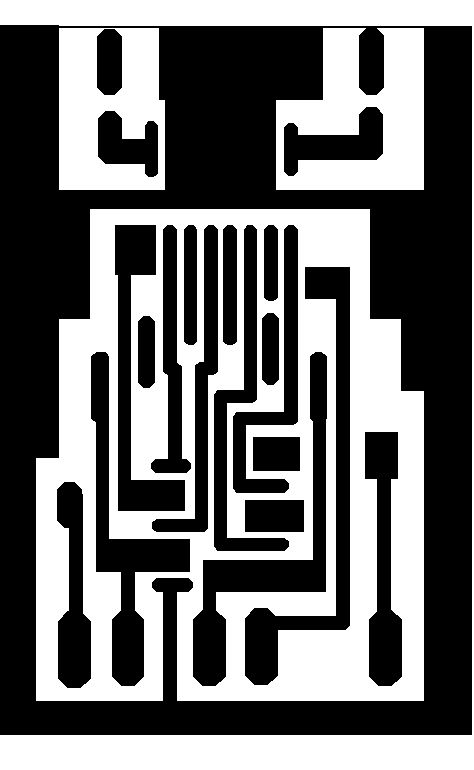

Klišé pro výrobu plošného spoje je tady. Rozměr plošného spoje je podle krabičky AH 100 (GES) 30 x 45 mm. V osazovacím plánu je sedm SMD propojek a jedna propojka drátová pro přívod -5V (pin 7 74HC00). Oboustranný FR4. Zemní spoje je vhodné propojit kousky drátů s druhou stranou desky. (náhrada prokovení).

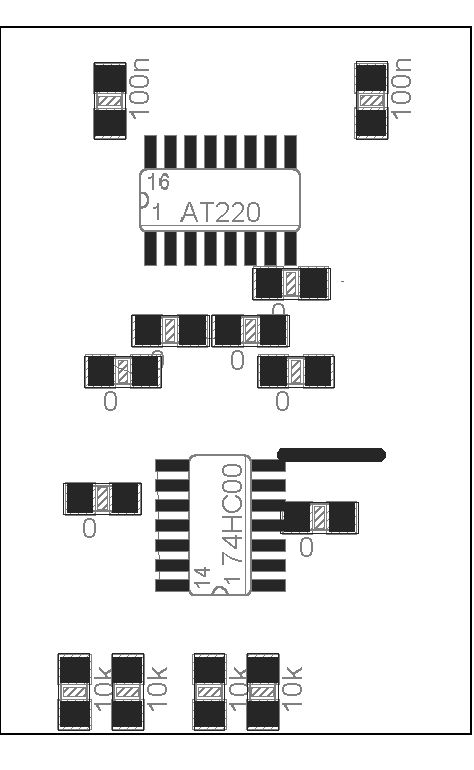

Osazovací plán:

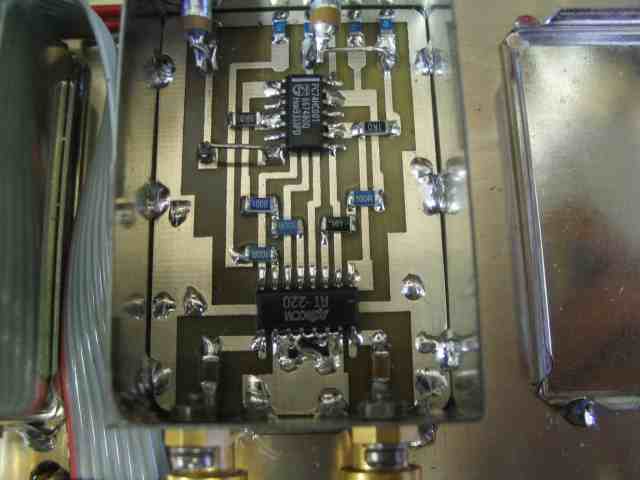

Fotografie:
|
