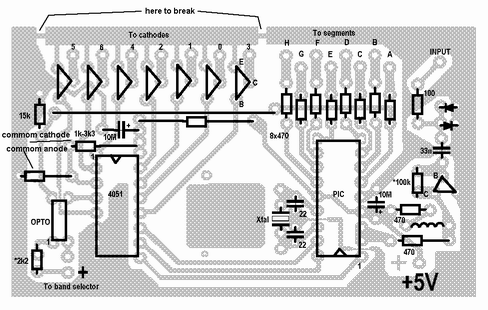

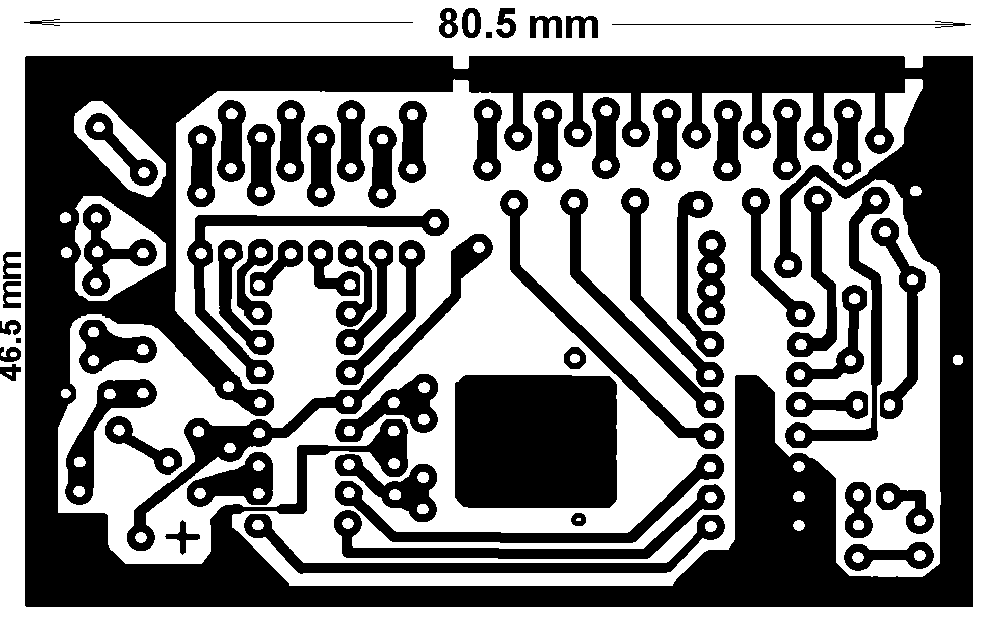

Doska s plošnými spojmi a rozmiestnenie súčiastok
Doska plošných spojov je rovnaká pre čítač aj
digitálnu stupnicu a pre variant so spoločnou anódou aj so spoločnou katódou
(v prípade čítača sa neosadia súčiastky, ktoré sú
navyše v digitálnej stupnici).
Doporučená je obostranne plátovaná doska.
Poznámky:
- Na doske pločných spojov sa v prípade variantu displeja so spoločnou anódou
preručí spoj na naznačených miestach a pripojí sa na + napájania,
- resistor z pinu 3 dekodéra 4051 sa uzemní,
- program sa musí upraviť. Zmeny sú v programe komentované.
Treba pomocou ";" zablokovať "katódovú" časť a odstrániť ";" na začiatkoch riadkov
pre "anódovú" časť.
- Rozdiel medzi digitálnou stupnicou a čítačom je len v niekkoľkých súčiastkach navyše.
Možno to vidieť porovnaním obidvoch schém. Digitálna
stupnica obsahuje optočlen, ktorým sa prepína funkcia pripočítania/odpočítania
medzifrekvencie od nameraného signálu. Pre zariadenia, kde sa buď len pripočítava,
alebo len odpočítava, je tento obvod zbytočný.
|
