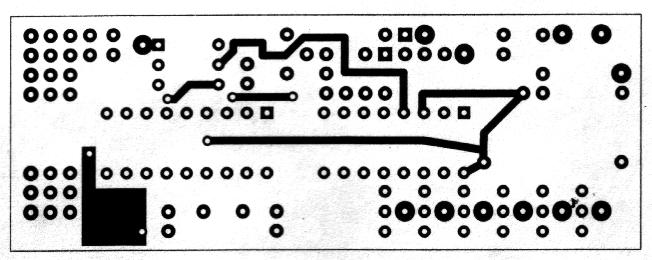

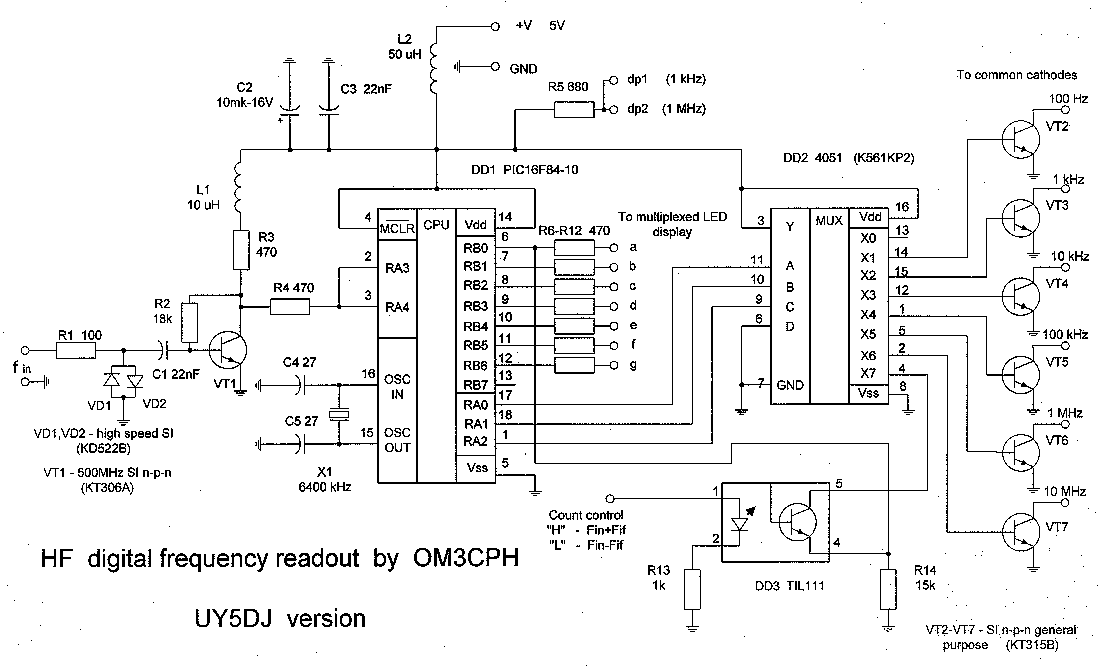

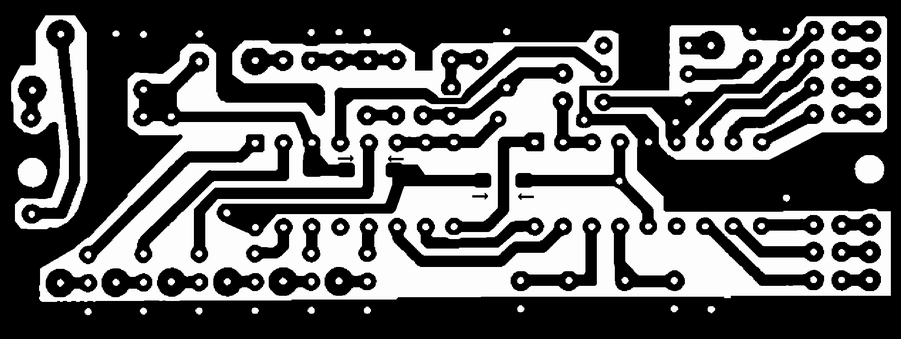

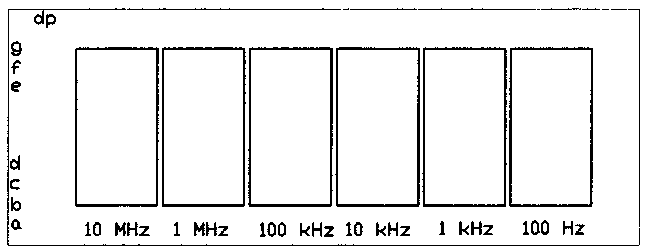

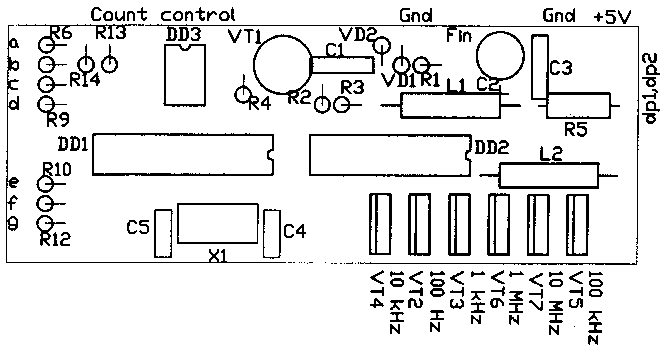

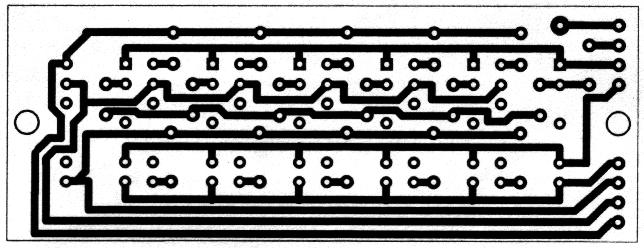

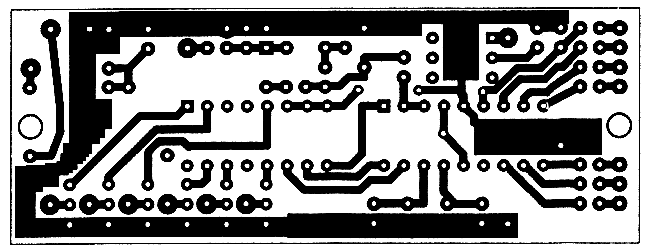

Príspevok UY5DJ Vlad, UY5DJ, mi poslal peknú dosku s plošnými spojmi. Je pekná a menšia - 80x30 mm - ako moja....;-( Má však nevýhodu, že je obojstranná. Pokúsil som sa ju upraviť na jednostrannú. (Potrebuje 2 dve spojky na mieste označenom šípkami.) Rozmiestnenie súčiastok je, pochopiteľne, iné ako na mojej doske. Okrem toho mi poslal dosku s plošnými spojmi pre displej poskladaný zo segmentoviek spolu s rozmiestnením súčiastok. Schéma sa tiež trochu odlišuje. |
