LCD Frequency Counter/Digital Scale by Carlos, PY2CSU, & Sérgio, PY5IG

Schéma: Carlos, PY2CSU
Doska plošných spojov: Sérgio, PY5IG
Dátum: október 2001
Posledná zmena: 18. november 2001
Softvér: pravdepodobne originálne podĺa OM3CPH

Carlos, PY2CSU, urobil pekný kus práce! Upravil LCD digitálnu stupnicu tak, že jej pridal zosilňovač na zvýšenie citlivosti.

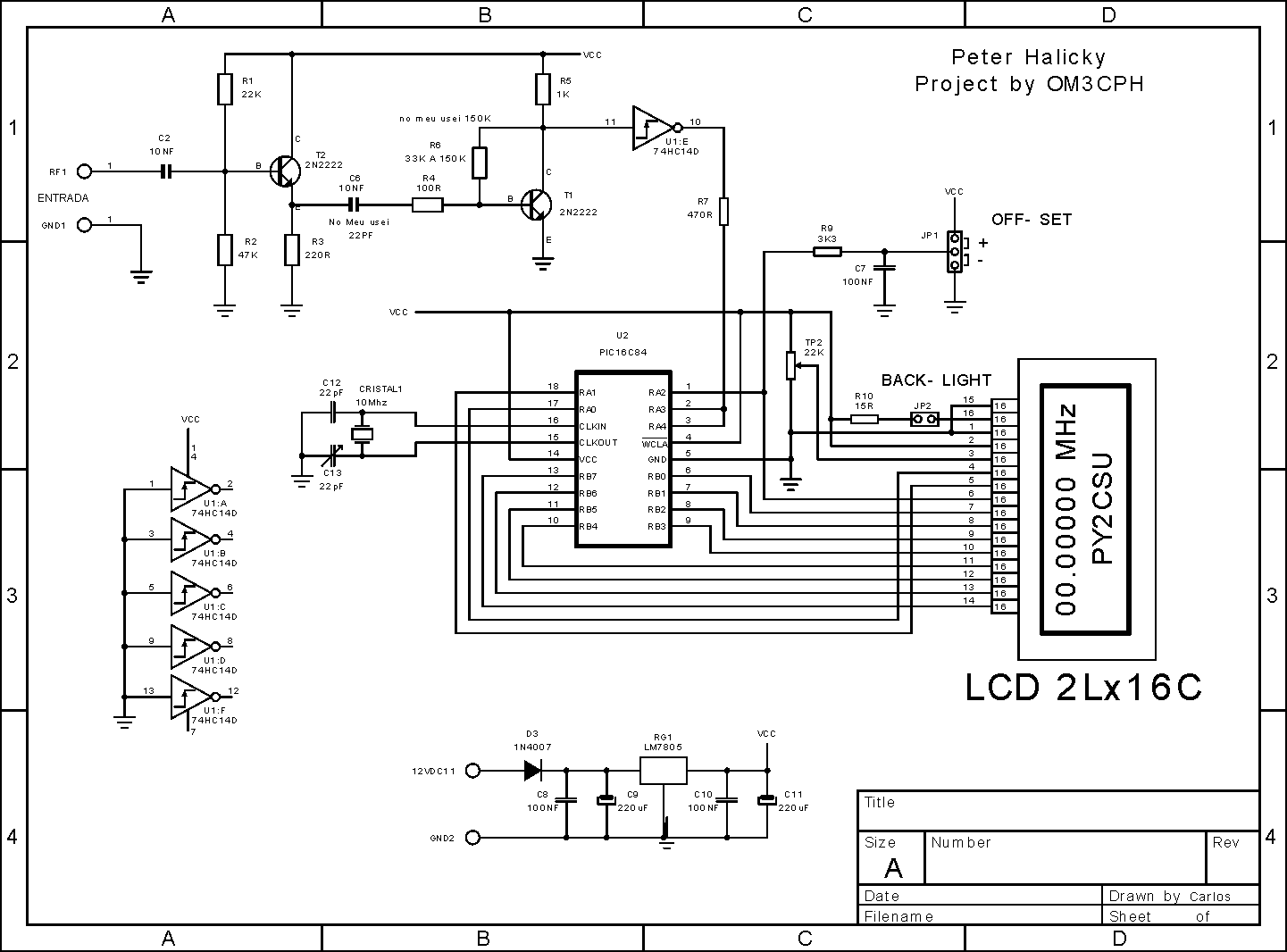

Schéma

schematics

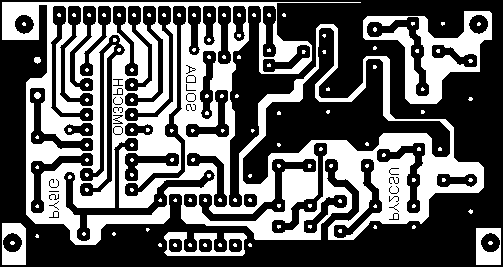

Doska plošných spojov

PCB

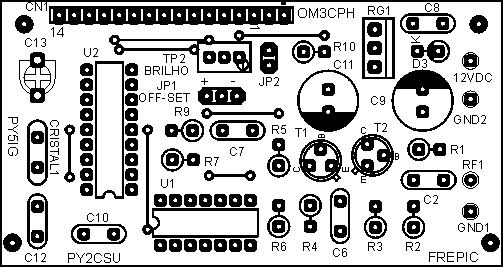

Rozmiestnenie súčiastok

components
