Luigi,, mi nedávno poslal jeho príspevok - pridal mnoho nových funkcií. Veľmi pekný dizajn. Toto je jeho článok:

Toto je prepracovanie merača frekvencie od Petra Halického (OM3CPH), pokračovanie práce Renata, rozšírenie o 4 vstupy (RB0, RB1, RB2 and RB3) pre merač periódy a prepínanie funkcií.

Ako vidno zo schémy, bol pridaný jeden stupeň predzosilňovača na zýšenie impedancie aby sa znížilo zaťaženie meraného zariadenia. Ako vstup pre meranie peródy, tak isto z dôvodu zníženia vplyvu na meraný objekt, bola použitá polovica LM393, ktorý sa zdá byť dosť rýchly pre merania na úrovni milisekúnd.

Meranie času je možné ako meranie periódy, pozitívnej a negatívnej polperódy z rozlíšením na mikrosekundy (max 16.777215 sec) a milisekundy (max 4h 39m 37.215 sec). LED dióda pripojená na RB1 sa rozsvieti na začiatku merania a zhasne na znak skončenia merania.

Tlačidlom pripojeným k RB2 sa vyberá z nasledovných funkcií:

• frequencia
• perióda v mikrosekundách
• perióda v milisekundách
• pozitívna polperióda v mikrosekundách
• pozitívna polperióda v milisekundách
• negatívna polperióda v mikrosekundách
• negatívna polperióda v milisekundách

a tlačidlom pripojeným k RB3 sa štartuje zvolená funkcia.

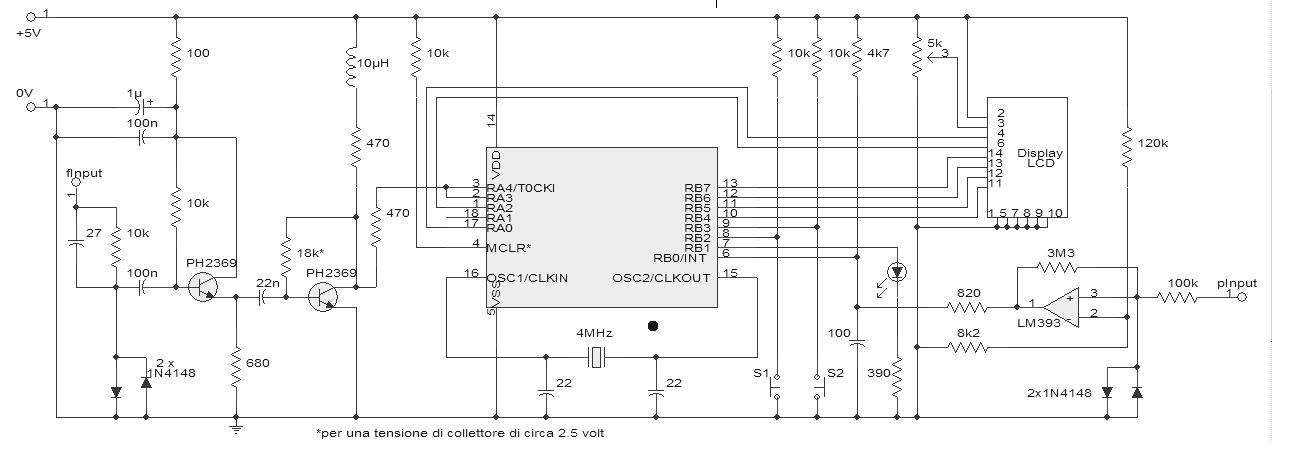

Schéma

Program merania frekvencie bol upravený na potlačenie zbytočných núl a automatické prepínanie medzi MHz a kHz.

Program používa displej 2 x 16 znakov, ale so zmenou na riadkoch 593, 1025 a 1061 na hodnotu <10000000b> ich zobrazuje na jednom riadku.

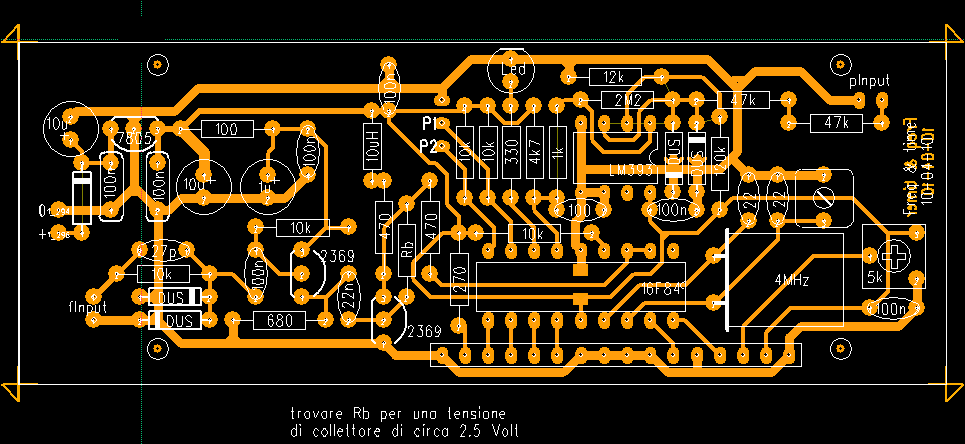

Doska plošných spojov

Obrázok plošného spoja nie je v mierke, ale kto používa program PCB123, môže použiť hotový súbor, skutočné rozmery sú 101 x 37,5 mm. Pre viac informácií pošlite e-mail Luigimu.
