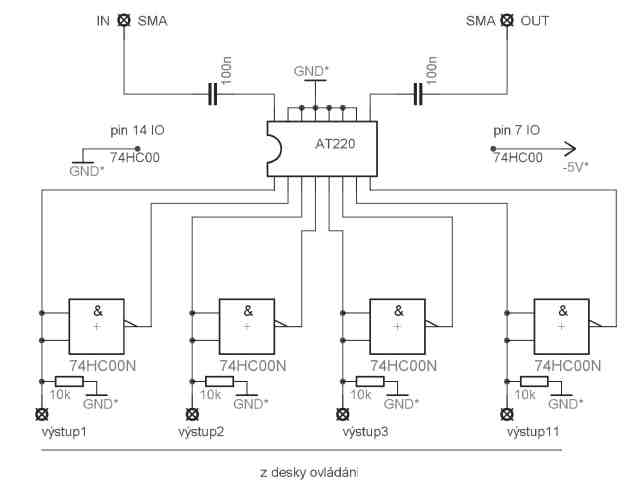

Výstupní útlumový člen je postaven na třech IO AT220 firmy MACOM (www.macom.com). Jedná se o programovatelný útlumový IO v krocích po 2dB (viz katalogové údaje firmy MACOM) do 30dB. Tento útlumový člen je zapojen za výstupním zesilovačem DDS. Celkový útlum řetězce je 90dB. Schema zapojení jedné sekce:

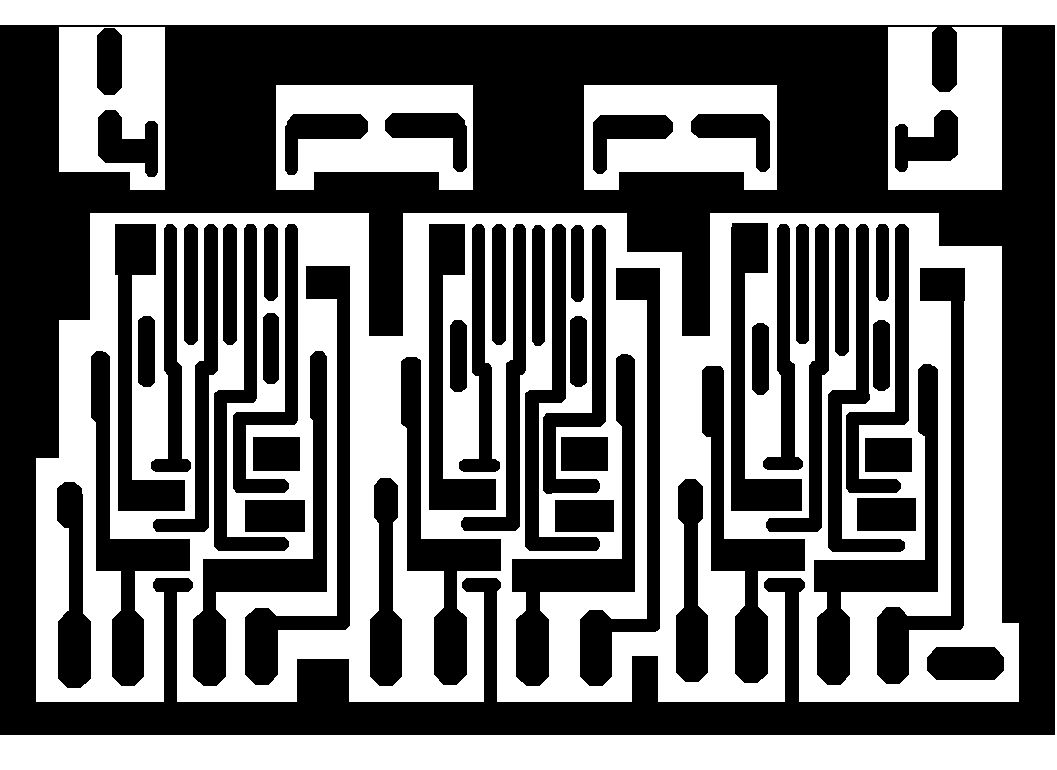

Klišé pro výrobu plošného spoje je tady. Rozměr plošného spoje je podle krabičky AH 101 (GES) 67 x 45 mm. V osazovacím plánu je dvacet jedna SMD propojek. -5V pro pin 7 je veden z druhé strany desky drátovými propojkami. Oboustranný FR4. Zemní spoje je vhodné propojit kousky drátů s druhou stranou desky (náhrada prokovení).

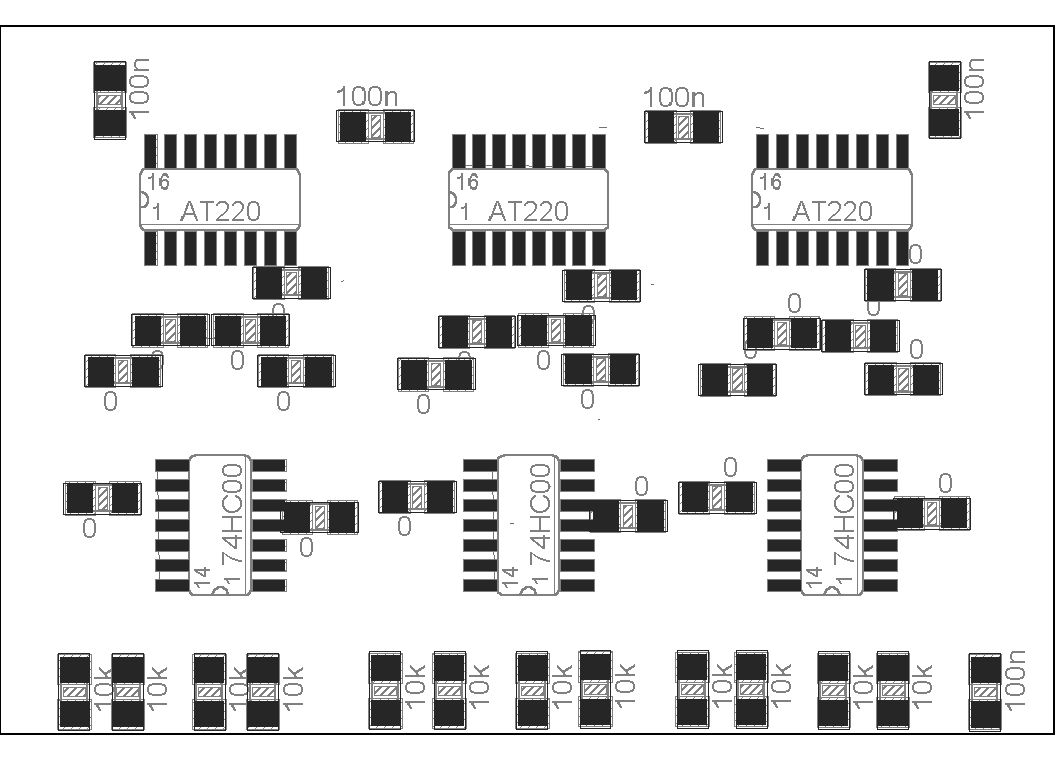

Osazovací plán:

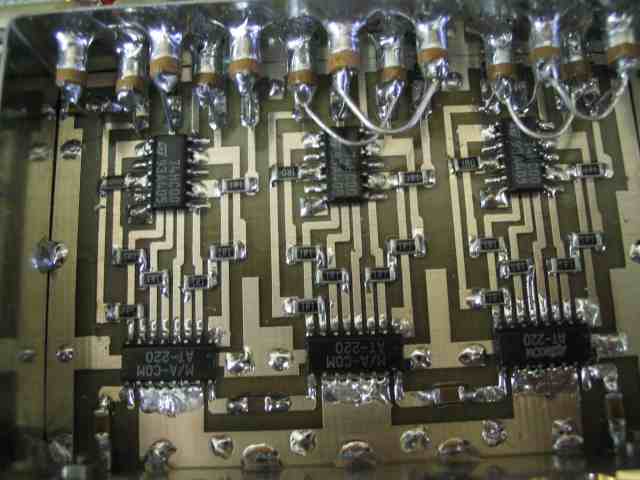

Fotografie provedení:
Vstupy 74HC00 jsou propojeny u prvních dvou IO tak aby útlum byl vždy u jednoho IO 10 a 20 dB. Třetí IO se řídí samostatně (váhy 2, 4, 8, 16 dB). Tímto dosáhnete libovolného útlumu v krocích 2 dB až do 90 dB. Jelikož jsem neměl klemy. Sjsou místo nich zapájeny odpory 1,1 ohm (není kritické).

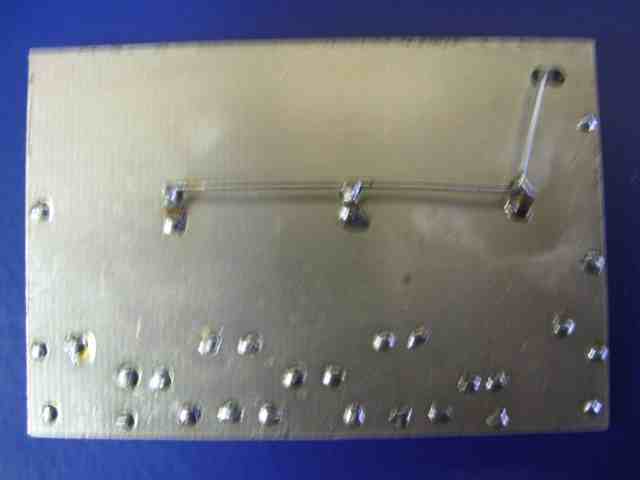

Z druhé stany je rozvedeno drátovou propojkou napájecí napětí -5V pro 74HC00 pin 7. |
