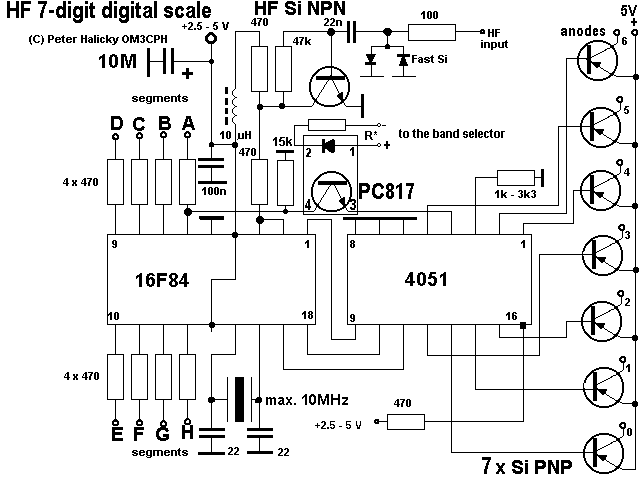

Riešenie pre displeje so spoločnou anódou

Schéma je v podstate rovnaká, rozdiel
je nasledovný:
- tranzistory spínajúce anódy sú PNP typu (najlepšie spínacie),
- resistor z pinu 3 dekodéra 4051 je uzemnený,
- program sa musí drobne upraviť,
(Zmeny sú komentované v programe. Treba pomocou ";" zablokovať "katódovú" časť a
odstrániť ";" na začiatkoch riadkov pre "anódovú" časť.)
|
